PIAP PATROL®
Robot para tareas de C-IED y NRBQ.
PIAP PATROL® es un robot oruga de tamaño mediano, utilizado para la detección y neutralización, que puede sustituir o ayudar a los operadores (TEDAX) en las tareas más peligrosas.
El diseño del robot asegura la instalación y el uso de varios accesorios simultáneamente. El ligero panel de control del robot está integrado con sistemas móviles de rayos X y sensores NRBQ. Sus dimensiones y su sistema de accionamiento permiten realizar operaciones tanto en el interior de edificios como en terrenos difíciles. Su construcción compacta y modular permite su transporte incluso en un coche.

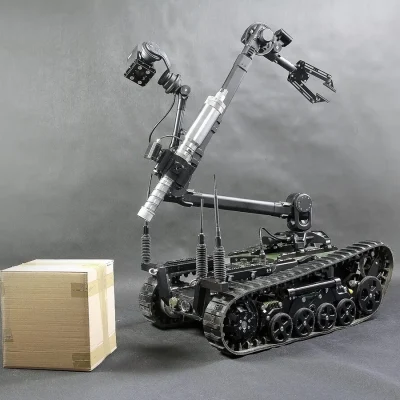

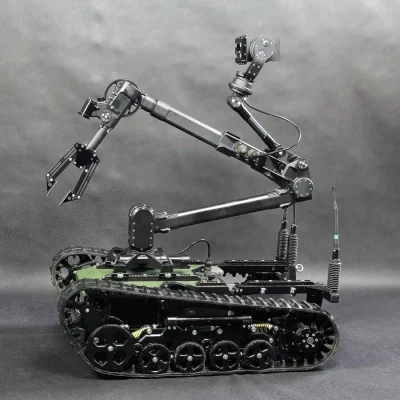

El manipulador con 6 grados de libertad y sistema de agarre permite levantar y desechar cargas de hasta 22 kg. Además, garantiza un alcance de 2 m y un amplio rango de movimiento en cada plano.
Folleto PIAP PATROL
Datos técnicos
( todos los pesos y dimensiones son aproximados y están sujetos a cambios sin previo aviso )
| Dimensiones totales del robot en posición plegada | (largo x ancho x alto): 98 x 57 x 65 cm |
| Peso total aproximado del robot con el manipulador, cámara principal y batería | 95 kg |
| Velocidad máxima del robot | 8 km/h. |
| Tiempo de funcionamiento del robot con una batería completamente cargada | 5 h |
| Rango máximo de transmisión de radio en campo abierto | 800 m |
| Capacidad máxima de elevación del manipulador | totalmente extendido en la parte delantera: 7 kg cerca de la base móvil: 22 kg |
| Alcance del manipulador: horizontalmente | 1940 mm – desde el eje de rotación |
| Alcance del manipulador: verticalmente | 2170 mm – desde el suelo |
Accesorios
Mango para el cañón disruptor pirotécnico sin retroceso (CSL Vulkan) con una cámara y punteros láser
- Equipo:
- Cámara con iluminadores IR para el uso diurno y nocturno
- láseres (2 unidades)
- interruptor de seguridad
- peso [kg]: 2,1
- dimensiones [cm]: 12-20 (ancho) x 14 (alto) x 11(largo)

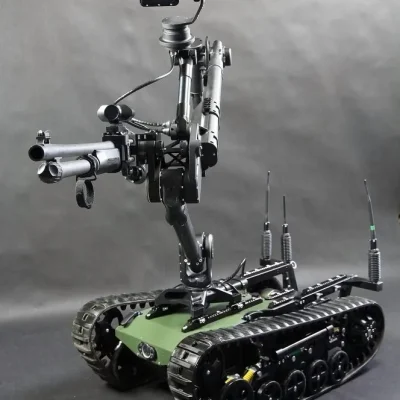

- permite montar una escopeta tipo Benelli M4 Super 90
- equipado con mira láser, conector de accesorios e interruptor de seguridad
- materiales: acero + aluminio
- peso [ kg]: 3
- dimensiones [cm]: 68 (largo) x 24 (alto) x 10,5 (ancho)
- El robot puede trabajar con un dispositivo de rayos X que consiste en un generador de radiación y una pantalla. El dispositivo de rayos X debe ser instalado en el soporte
- El adaptador para dispositivo de rayos X está compuesto por:
- adaptador para montar el dispositivo en la pinza de agarre
- pluma telescópica
- soporte de la pantalla
- soporte del generador de radiación
- permite el control del robot sin comunicación por radio
- necesario para conectar el repetidor
- bobinador manual de fibra óptica consiste en:
- Cuerpo
- Manivela
- Cable corto de fibra óptica
- Cable largo de fibra óptica (enrollado sobre el carrete)
- Soportes para rieles RIS
- Peso [kg]: 3,1
- Dimensiones [cm]: 21 (largo) x 25 (ancho) x 28 (alto)
- parámetros técnicos de la fibra óptica:
- Radio mínimo de curvatura: 25 mm;
- Fuerza máxima de tracción: 300N (30.5 kg).
- longitudes disponibles [m]: 150, 300
- permite el control del robot sin comunicación por radio
- longitud del cable: hasta 300m
- peso [kg]:6,15
- dimensiones [cm]: 28 (largo) x 23 (ancho) x 24 (alto)
- para la detonación remota de explosivos
- permite aumentar el alcance de la comunicación por radio durante el control desde vehículos o desde los interiores
- Batería de repuesto para la base móvil
- Batería de repuesto para el panel de control
- Permite el funcionamiento continuo del panel de control, mientras se conecta a la fuente de alimentación
- La herramienta funciona automáticamente y no requiere
ninguna otra acción por parte del operador. - La herramienta consiste en:
- una punta acabada con carburo sinterizado y un sistema
de martillo interior. La abrazadera permite el agarre del rompedor por las mordazas de las pinzas.
- una punta acabada con carburo sinterizado y un sistema
- cesta metálica de transporte para el transporte seguro de cargas pesadas
- Hisopo ambiental
- Muestreador de sustrato
- Kit para muestras forenses
- Adsorbedor MEFS
- R-Sensor (EKO-C integrado)
- Para romper ventanas, hacer agujeros en superficies y en las cerraduras u otros elementos pequeños
- Para pinchar, perforar objetos, p.ej. neumáticos
- Para romper las bisagras
- Para cortar barras de metal, cables, alambres, cadenas, tubos
- Para cortar los elementos / sus partes
- Para iniciar detonadores no eléctricos como STS, NDS, NONEL
- Terminaciones básicas para trabajar:
- Cortador especial para cables, alambres y barras;
- Rompedores para ventanas y otros elementos;
- Herramientas para pinchar y perforar;
- Disparadores para iniciar una explosión utilizando sistemas de detonación no eléctricos;
- Cuchillas;
- Posibilidad de diseñar diferentes terminaciones para las necesidades específicas del usuario
- para identificar los errores y fallos del robot
- para cambiar los ajustes y la configuración del robot
- accesorios y conector SVGA
Declaramos estar dispuestos a modificar el robot y el equipo opcional según las necesidades del usuario.
